产品简介:

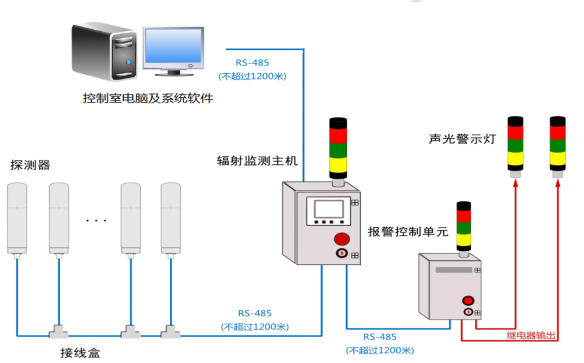

HS-80系列区域辐射监测系统主要是对放射性场所（辐照装置、工业加速器、医用加速器、核电站、核燃料生产及后处理厂等）中的X、γ、中子射线进行在线实时监测，在超过一定的阈值剂量时，通过声光报警器报警提醒工作人员及时撤离。系统由一套系统软件、监测主机和多个探测器组成，主机与探测器之间采用485总线协议进行通信连接。
一、HS-80辐射监测主机
产品简介：
HS-80通用辐射监测主机作为辐射监测系统中的基本单元，实现数据采集、信息显示、远传通讯及数据存储等功能。既可独立配合不同类型辐射探测器及控制单元使用，也可作为基本节点集成在辐射监测系统中使用。
主机可为多个数字辐射探测器提供电源并通过串口采集辐射信息，同时对数字辐射探测器进行远程参数配置；就地辐射信息显示采用工业级触摸液晶屏，软件显示界面及配置菜单简洁直观，充分简化用户操作，能同时就地显示并且通过远传计算机软件集中查看多个探头的实时检测数据。
主机提供多个数字通讯接口，包括RS-485串口以及以太网口，其中串口采用Modbus标准通讯协议，以太网口采用TCP/IP标准通讯协议。与探测器单元及报警控制单元的连接均通过串口实现。
基于串口通讯的总线结构，HS-80可连接单路数字化辐射探测器或通过接线箱连接多路数字化辐射探测器；可额外提供多路开关量信号输出，可连接单路报警控制单元或通过接线箱连接多路报警控制单元，并且可与门禁系统进行信号联锁。
符合标准：GB 4793.1（IEC 61010-1）、GB/T 18268（IEC 61326）、GB/T 20438（IEC 61508）
技术指标：
- 显 示： 7″工业级彩色触摸液晶屏,分辨率800×480
- 数据采集： 可连接4路数字辐射探测器（标配）
- 最多可扩展连接32路数字辐射探测器（选配）
- 报警控制： 外置高性能声光报警器，可提三级声光报警，分别用绿、黄、红色显示
- 报警阈值： 各探测器可独立设置两级报警阈值
- 报警类别： 阈值、过载、故障、保护
- 通讯接口： RS-485串口、 RJ45网线接口
- 连接单元：HS系列辐射探测器，HS-80系列报警控制单元
- 数据存储： 内置16G存储内存，可外接大容量USB存储设备，储存数据，可通过U盘导出或者FTP远程客户端导出
- 组网功能： 辐射监控主机连入局域网内后，任意局域网内计算机取得授权后可通过专业软件与设备进行链接查看并控制辐射监控主机
- 通讯软件：标配专业上位机程序，可远程查看各探测器数据，并可与辐射监测主机远程同屏操作，直接控制辐射监测主机进行参数配置及报警阈值设定，消除报警等功能
- 供 电： 100-240VAC
环境特性:
- 温度范围：-10℃～+50 ℃
- 相对湿度： ≤95% (35℃，非冷凝)
- 防护等级：IP65
机械特性:
- 外 壳：金属，防水防尘封装
- 安装方式：壁挂式安装
- 尺 寸： 260×240×65mm
- 重 量：5kg
二、区域辐射监测探测器
1、X、γ探测器
技术指标：
- 探测器：GM管
- 测量类型：X、γ射线
- 测量范围：01µSv/h ～ 150mSv/h
- 能量范围：30KeV～ 3MeV
- 相对固有误差：≤±5%（137Cs,662keV）
- 能量响应：≤±25%
- 响应时间：≤3s
- 测量方式：脉冲计数法
- 通讯方式：RS-485串口通讯
- 供 电：12 VDC
2、 区域环境高灵敏γ探测器（塑料闪烁体）
技术指标：
- 探测器： 闪烁晶体＋PTM+补偿型GM管
- 灵敏度： ≥1800cps/μSv/h
- 测量范围：1nGy/h-100mSv/h,双探头设计，自动切换
- 能量范围：25KeV～7MeV
- 最小分辨力：1nGy/h
- 相对固有误差： ≤±10%
- 通 讯：mudbus 485
- 反向控制：支持远程参数修改设置
- 供 电：外部12V或5V供电
3、 区域中子探测器
技术指标：
- 探测器：3He正比计数管
- 慢化体：圆柱形聚乙烯复合慢化体
- 传感器压力：8倍大气压
- 测量类型：中子n
- 灵敏度：6 cps/(μSv/h)，252Cf
- 能量范围：热中子～1GeV
- 测量范围：1μSv/h～1Sv/h
- 能量响应：≤±30%
- 全范围统计精度：≤±5%
- 相对固有误差：≤±8%
- 响应时间：≤3s
- 通讯接口：RS-485
- 供 电:AC220V，内置小功率线性电源
